管道伴热用电伴热带功率选择

例如：某工况室外管道， 最低环境温度为-40℃，需要维持在40℃左右，管道外径25mm、保温层为40mm、保温材料选用硅酸钙或硅酸铝板 、最大风速16米/秒

 根据管道的热损失表可查出对应这种工况的热损失值为20W/M

 根据风速校正系数为1.1

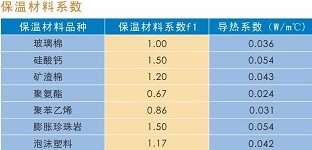

 根据保温材料系数表可查出硅酸钙的保温材料系数为1.5

 安全系数通常为1.2

 根据以上数据我们可以算出:

电热带功率=管道热损失20 ×风速校正系数1.2×管道保温系数1.5× 安全系数1.2

                    =17.6*1.1*1.5*1.2

                    =34.8W/m

 即:选择34.8W/M的电热带可以用电热带的发热量弥补管道的热损失，维持管道的温度。

 对于锅炉仪表导压管线要求的温度范围是很宽的，不冻不汽化即可（温度范围90℃）。所以电热带的功率选择范围也比较宽。通常不需要加装温控系统。

为了提高管道保温伴热的安全性，需要装温控系统是可选择管路中环境温度变化最大的点，选择E分度铠装热电偶紧贴管道壁安装。 用温控仪控制固态继电器给电热带供电。通过调整温控仪的滞后范围来减少故态继电器的开闭次数提高使用寿命。比如我们可以设定温度高于80℃时停止加热温度低于30℃时开始加热。（这种控制范围宽寿命可以很长）
