我公司生产的DTBW DTBH系列仪表保温、保护箱，用于就地安装仪表或变送器的保温、保护装置，是现场一次仪表或变送器安装的固定式的工业仪表箱。具有标准化程度高、造型美观、结构合理、形式多样、安装操作方便等特点。适用于电力、化工、石油、冶金、轻工等系统室内外热工参数采集点现场。仪表箱轻巧，安全方便，维护简单。箱体结构采用密封形式，能防雨，防潮，防尘。
保温箱内采用导热系数小，保温性强的保温材料，并用阻燃材料复面，防止箱内意外明火的燃烧。箱内同时使用高新技术的自限温电热带，对箱体内的温度作自行调节，保持箱内的温度大于0℃，使箱内的变送器，仪表能在严寒的冬天都能正常工作。
结构特点：
1.采用冷扎钢板(防腐型为不锈钢板)制作，柜式结构。箱体门框有防水槽和密封条，防止雨水渗漏箱内。整个箱体为密封结构，防护等级为IP54。适于室内外使用。
2.箱体内配有变送器安装支架，由可前后调节的安装立柱和Ф60㎜的安装管组成，在安装时可根据需要上下、左右、前后任意调节。适宜安装各种压力、流量、温度等变送器。
3.箱体后背按需开设有变送器导压管引入孔，导压管与箱体之间加密封圈，能防尘隔热。
4.根据用户需要，箱内变送器导压管、仪表阀门、排污管进行整体设计布置，与现场仪表管方便连接。
5.信号电缆、电源电缆由箱底引入，底版上预留电缆进线孔。
6.箱内，采用进口自限温电热带布置，能自行限制加热温度，并随温度变化自动调节其加热功率。
7.箱体内部四周铺设阻燃、隔热、保温性能好的PEF保温层，表面用阻燃玻璃钢铝箔板或压花铝板。门面板设有加热指示及无源温度计。门上有观察窗，便于观察仪表的工作情况。
8.箱内侧上部按每台变送器装设电源1～2路，可供自限温伴热带接入供电。并设有工作照明，检修电源插座，便于检修使用。
9.DTBH仪表保护箱外型尺寸与DTBW仪表保温箱相同，箱内无保温加热装置。
2.箱体内配有变送器安装支架，由可前后调节的安装立柱和Ф60㎜的安装管组成，在安装时可根据需要上下、左右、前后任意调节。适宜安装各种压力、流量、温度等变送器。
3.箱体后背按需开设有变送器导压管引入孔，导压管与箱体之间加密封圈，能防尘隔热。
4.根据用户需要，箱内变送器导压管、仪表阀门、排污管进行整体设计布置，与现场仪表管方便连接。
5.信号电缆、电源电缆由箱底引入，底版上预留电缆进线孔。
6.箱内，采用进口自限温电热带布置，能自行限制加热温度，并随温度变化自动调节其加热功率。
7.箱体内部四周铺设阻燃、隔热、保温性能好的PEF保温层，表面用阻燃玻璃钢铝箔板或压花铝板。门面板设有加热指示及无源温度计。门上有观察窗，便于观察仪表的工作情况。
8.箱内侧上部按每台变送器装设电源1～2路，可供自限温伴热带接入供电。并设有工作照明，检修电源插座，便于检修使用。
9.DTBH仪表保护箱外型尺寸与DTBW仪表保温箱相同，箱内无保温加热装置。
技术数据：
1）电源电压 220VAC 50HZ ±10%
2）环境温度 -25℃-+55℃
3）保温箱内最低温度 ≥+5℃
4）箱内可控温度 5℃-55℃
5）最大消耗功率 +5℃时≤500W
6）绝缘电阻 环境温度<40℃ 湿度<85%时导电部分与本体间绝缘电阻>20MΩ
7）仪表箱内导压管尺寸 Φ14×2mm,仪表阀门DG10，压力等级PG.6A-320

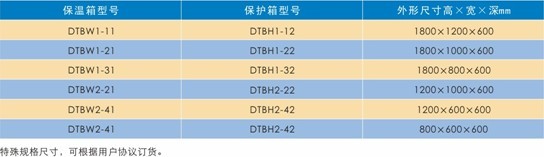

箱型规格：
